21. ročník soutěže King of daylight / Rodinný Dům

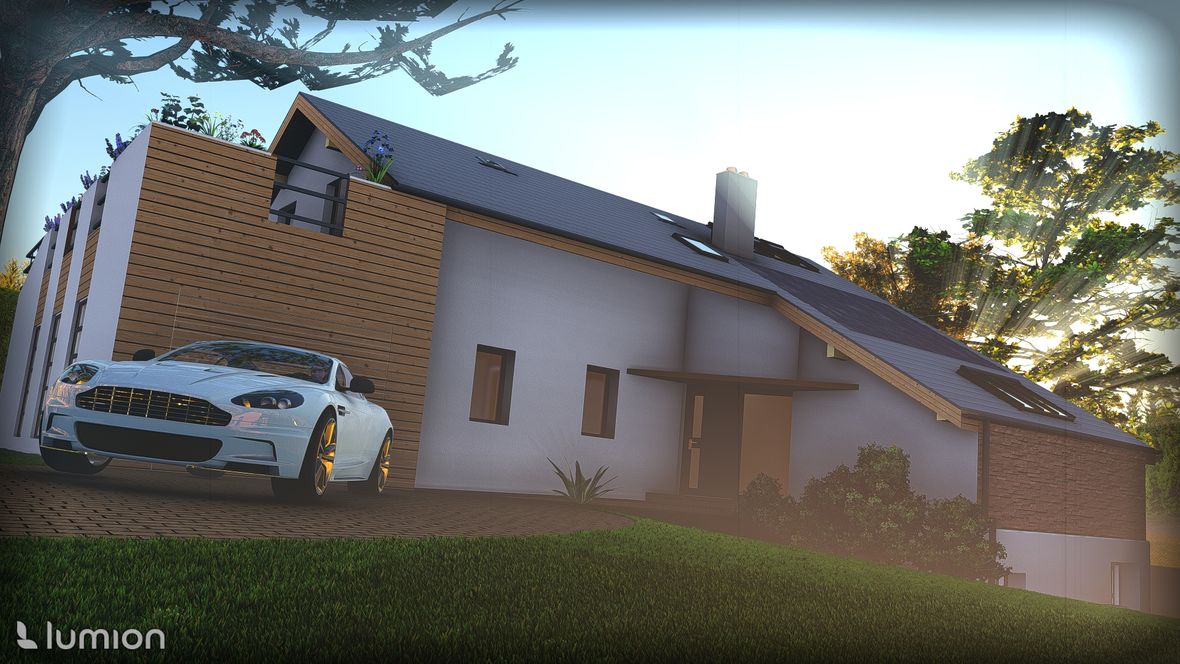

RD U JABLONĚ

Radek Fairaisl

RD U JABLONĚ

Název projektu

RD U JABLONĚ

Vedoucí projektu

Ing. Hana Fládrová

Název školy

Střední průmyslová škola stavební v Plzni

Rok

2025

Popis projektu

Objekt má dvě nadzemní a jedno podzemní, částečně zapuštěné podlaží. V podkroví jsou použity produkty společnosti VELUX jako světlovody, otvíravá a vyklápěcí okna a střešní vylézací otvor (tepelně izolační). Nejen šesti hřebenovými okny jde do objektu dostatek světla od východu slunce až po jeho západ. Pro větší přísun světla je v obou dětských pokojích instalován světlovod a balkonové okno pro vchod na terasu nad garáží. Veškerá střešní okna jsou vybavena externí ochranou proti slunečním zářením.

Nahrání kompletní grafické dokumentace projektu

Obývací pokoj v 1NP při západu slunce.
Koupelna v 2NP s vyklápěcím střešním oknem a ,,světlíkem" pod sebou.
Perspektivní situace osazení objektu do okolí.
Půdorys 1NP s ukázkou zahradního vybavení objektu. Měřítko 1:100.
Výstup z programu VELUX Daylight Visualizer - 1NP.
Prostor chodby v 2NP propojený se schodištěm a obývacím pokojem v 1NP.
Výstup z programu VELUX Daylight Visualizer - 2NP.
Půdorys 2NP se zřejmým zaklesáním střechy do 1NP. Měřítko 1:100.
Půdorys 1PP a přilehlá terénní schodiště. Měřítko 1:100.
Příčný řez A-Á v měřítku 1:100.
Podélný řez A01 v měřítku 1:100.
Pro názornost vodorovný řez objektem ve výšce zhruba poloviny druhého podlaží.
Vizualizace podkroví: hřebenová okna, světlovod, vyklápěcí střešní okno.
Pohled jižní. Pohled z nezastavěné oblasti - z pole.
Pohled severní. Pohled z ulice na garáž a její příjezdovou cestu.
Pohled do dětského pokoje z mezipodesty schodiště v 1NP.
Pohled východní. Pohled od zahradního altánku na ložnici, kuchyň a prosklenou jídelnu.
Pohled západní. Viditelný hlavní vchod do domu, vjezd do průjezdné garáže a vchod do dílny v suterénu objektu.
Místnost vytvořená ve VELUX Daylight Visualizer prezentující chodbu v 2NP s jejími 6 hřebenovými okny. (Marná byla snaha o zadání světlovodu do místnosti s plochým podhledem.)
